CVS400F 3P 400Amp istič

CVS400F 3P 400Amp istič

Opis

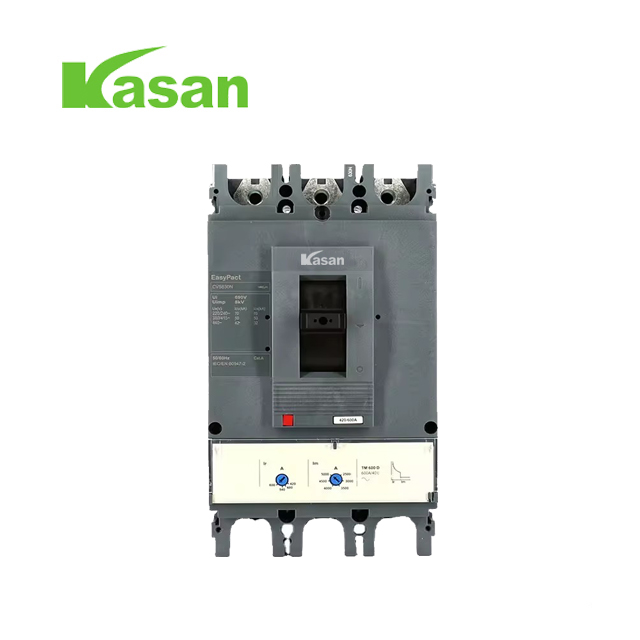

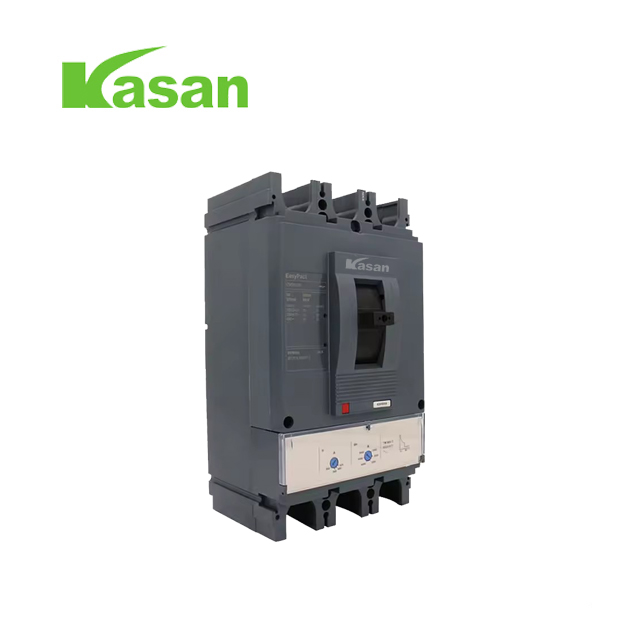

Pirene CVS400F 3P 400Amp Circuit je menovitý istič 400A z obvodu z Easypact CVS400F. Menúca kapacita zlomu (ICS) je 36KA pri 415 VAC a úplný rozsah s ICS = 100%JIP. Verzia Breaker je 3poles rám s detekciou na 3polách, tiež sprevádzal Trip Electronic Protection ETS 2.3. Je v súlade so štandardným IEC60947-2 pre časť ističov. Toto zariadenie je certifikované na prevádzku v prostredí stupňa znečistenia III ako definované IEC60947-1 a IEC60664-1 a rešpektované za požiadavku ROHS ako európskej smernice o životnom prostredí EC/2002/95. Môže byť namontovaný pomocou blackplate alebo DIN Rail, tiež cez dvere rozvádzača triedy II bez zníženia izolácie rozvádzača. Predná časť prepínača ponúka ochranu IP40, ale keď je vybavená predĺženou rotačnou rukoväťou vo vnútri rozvádzača, dodatočný stupeň ochrany IP54 pre predĺženú rotačnú rukoväť. Táto séria má sloty pre elektrické pomocné látky (MN/MX/OF/SD), v závislosti od typu výletnej jednotky, ak je nainštalovaná rotačná rukoväť. Pevný rozmer je šírka 140 mm, výška 255 mm, hĺbka 110 mm.ESYPACT CVS ističe obvodov, ktoré sú možné na izoláciu, ako je definované v IECstandardoch 60947-2. Cieľom izolácie je oddeliť okruh Orapparatus od zvyšku asystému, ktorý je pod napätím, aby pracovníci mohli vykonávať prácu na izolovanej časti v perfektnej bezpečnosti. IISwitchboards bez zníženia izolácie na kategóriiwitchboard. Inštalácie nie sú k dispozícii žiadna špeciálna operácia, rovnomerne, keď je istič vybavený rotačnou rukoväťou.

2. Špecifikácia:

3 a 4 verzie pólu

3 veľkosti snímok

Menovaný prúd od 16 do 630 a

Breaking Capacity od 25 do 50 KA pri 400/415 V

Ochrana na zem pri pridruženom module Vigi

Tepelná magnetická a elektronická ochrana dostupná pre celý rad

Rozšírená, nastaviteľná tepelná ochrana od 0,7 do 1 krát (TMD) alebo 0,5 až 1 -krát (elektronická) hodnotenie výletnej jednotky

3.Sheetproduct NAMECVS400F MCCBPOLE3PAMP ROZSAD320A 400ABREAKOVANIE CAPAPATIONA36KA/415 V ACELECTRICKÁ DURABLITY12000 CYCELSMECHANICKÁ DURABILITY30000 CYCLESPRODUCT alebo COMPONENT TYPECICKETY TYPECECETWORK TYPEATICKÉ PRACOVNÉ PRACOVNÉ PRACOVNÉ PRACOVNÉ PRACOVNÉ PRACOVNÉ PRACOVNÉ PRACOVENIE IradjustableLong Time Pick-up Rangeum0.7 ... 1 X Inlong časové oneskorenie TypFixedControl Typetogglematction ModiFixedMant Supportbackplateheight161 MMWIDTH105 MMDEPTH86 MMPRODUCT2KG/PCSSSTANDARDEN/IEC 60947
