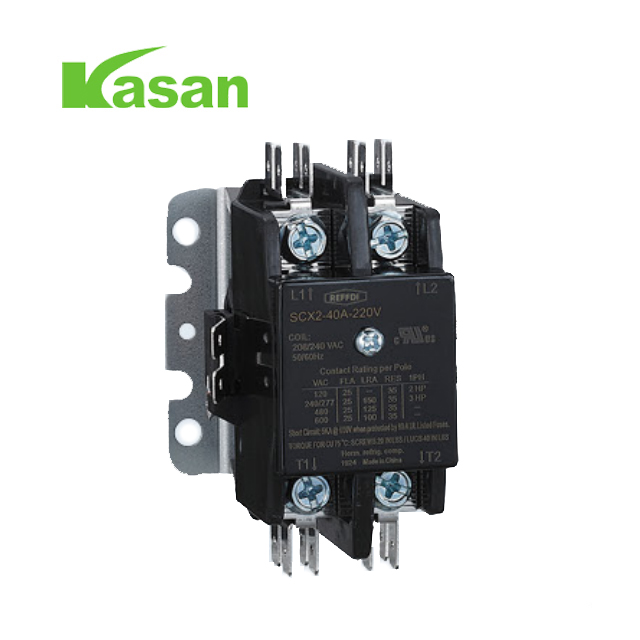

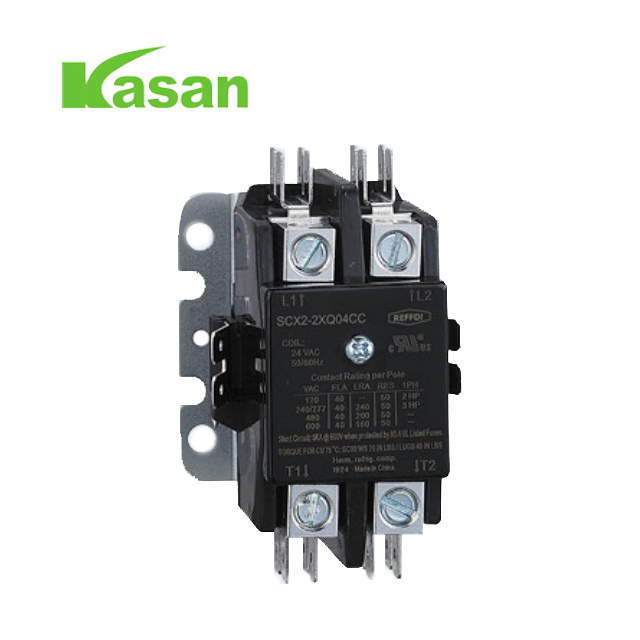

2 pólový stýkač 24V cievka Stykač na určitý účel Stykač klimatizácie AC

Rozsah použitia

Stykače s určitým účelom série SCX2 sú vhodné pre komerčné aplikácie vrátane klimatizácií, chladenia a odporového ohrevu. osvetlenie a mnoho ďalších inštalácií, kde je potrebný lacný a vysokovýkonný stýkač. Tieto zariadenia ponúkajú flexibilitu a sú navrhnuté tak, aby spĺňali alebo prevyšovali

elektrické a mechanické požiadavky, ako sú definované v norme Definite Purpose Contactors UL/CSA.

Hodnoty elektrických kontaktov: 20A-90A

menovité hodnoty elektrickej cievky: 24-60oV

životnosť, možnosti 100 000 a 250 000 cyklov.

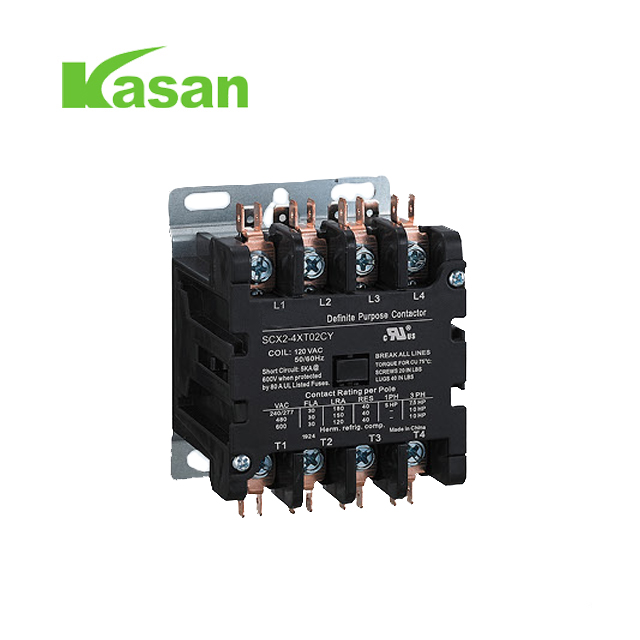

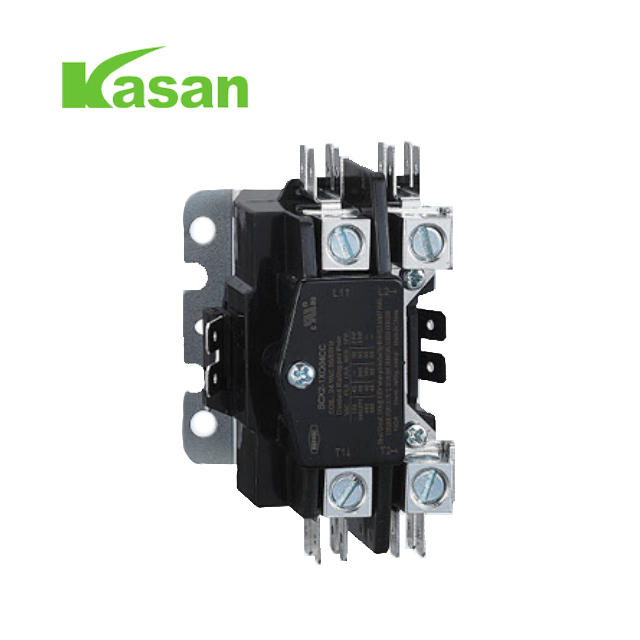

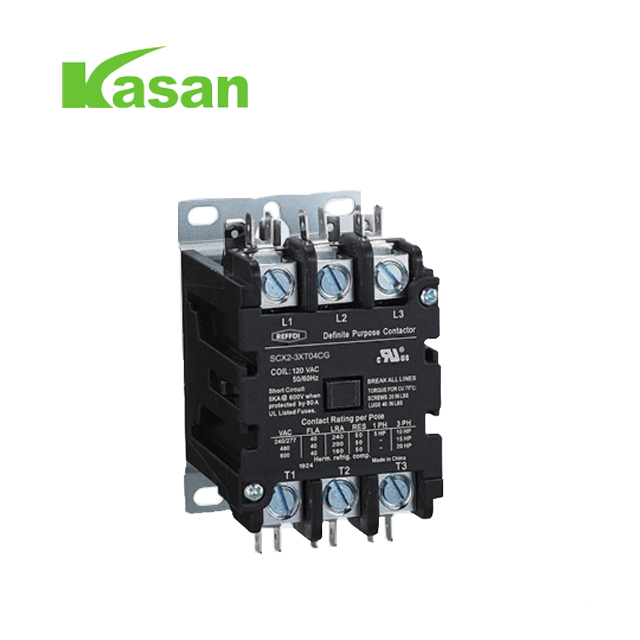

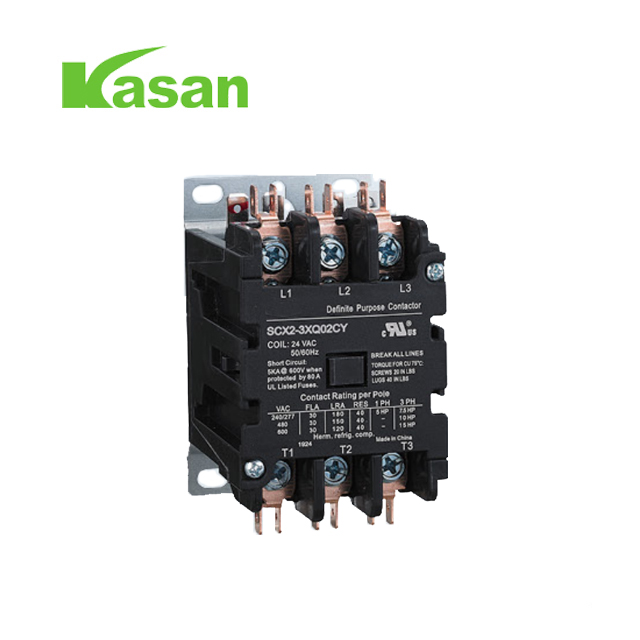

Možnosti: 1, 2, 3, 4 pól sa hodí pre cievky 24, 120, 240 a 480 VAC so širokou škálou elektrických skrutiek,

pripojenie krabice alebo prítlačnej dosky Montážna základňa NEMA.

Súpravy koncových spínačov NO/NC.

Terinácie 10-32 cre 20, 25 a 30 FLA modely

Box Lug-40, 50, 60, 75 a 90 modely FLA

Teplotný rozsah: - 40 ° F až + 150 ° F / - 40 ° C až + 65 ° C

Poznámka:

1.Tolerancia káblového konektora bez špecifikovaných rozmerov musí byť v súlade s 0,2 mm.2.Uťahovací moment skrutky hlavného obvodu pre menovitý prúd 20-40FLA 182 Póly produkty: SKRUTKY 22 IN-LBS/LUGS 40 IN-LBSMUťahovací moment skrutiek hlavného obvodu pre menovitý prúd 20-40FLA 384 SMa 384 FLA5 skrutkový obvod: 5 pólov obvod IN0LB a skrutka IN0 krútiaci moment pre menovitý prúd 75-90FLA produkty: 50 IN-LBS

Uťahovací moment skrutky prídavného modulu: 10 IN-LBSCoil skrutky pre menovitý prúd produktov 20-90FLA: 10 IN-LBS3. Rýchlospojková zásuvková svorka musí spĺňať normu IEC60760 a zaisťovať spoľahlivé spojenie medzi svorkou a vložkou, ak sa používa vložka.
